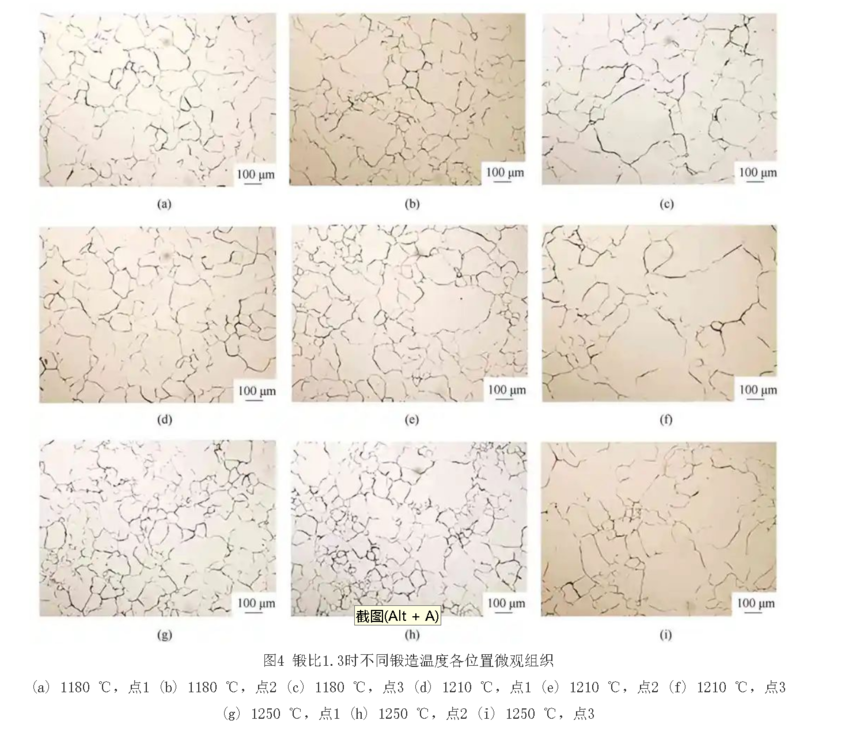

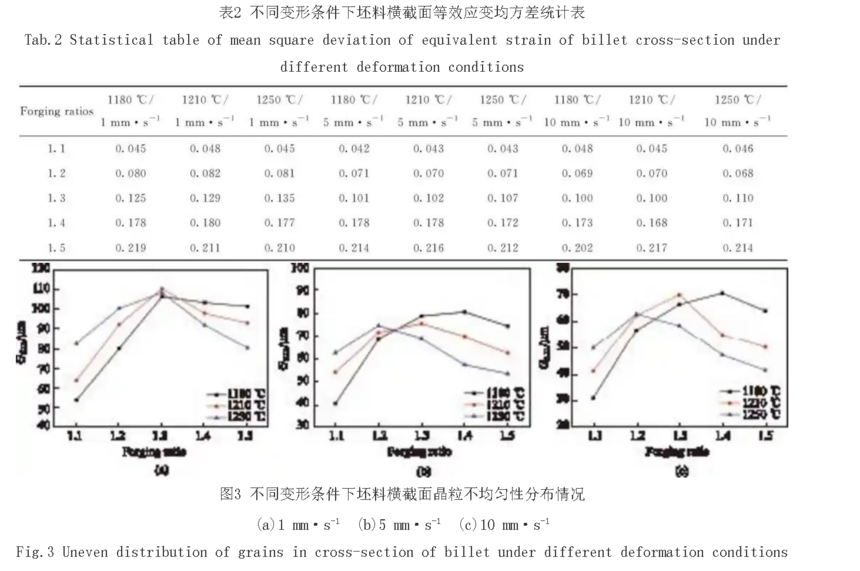

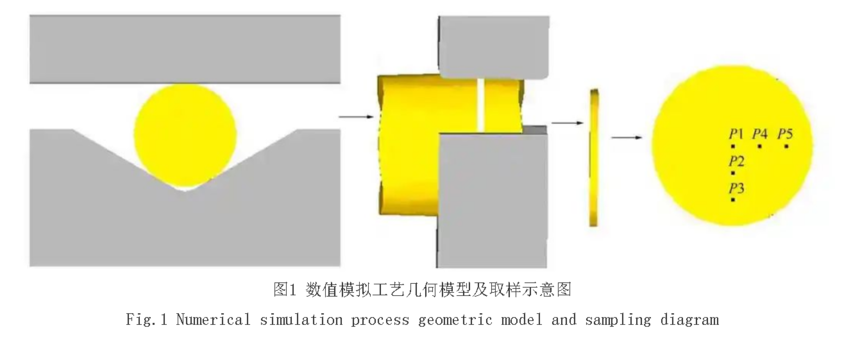

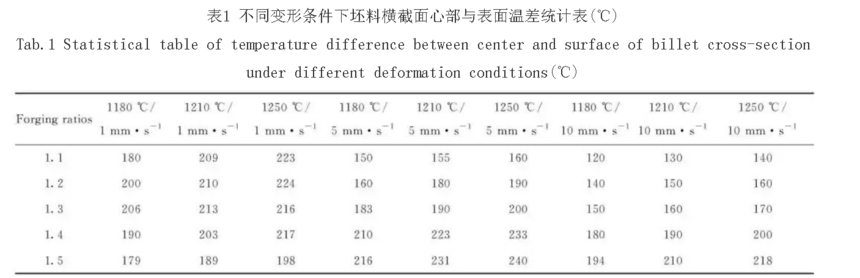

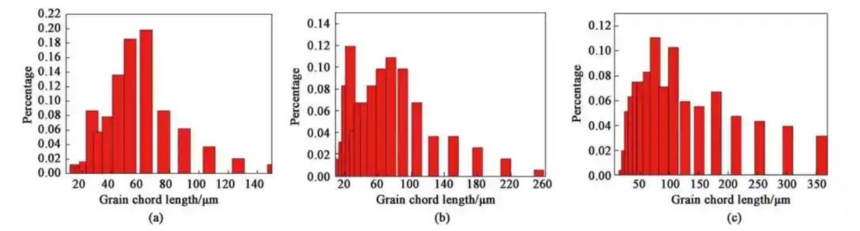

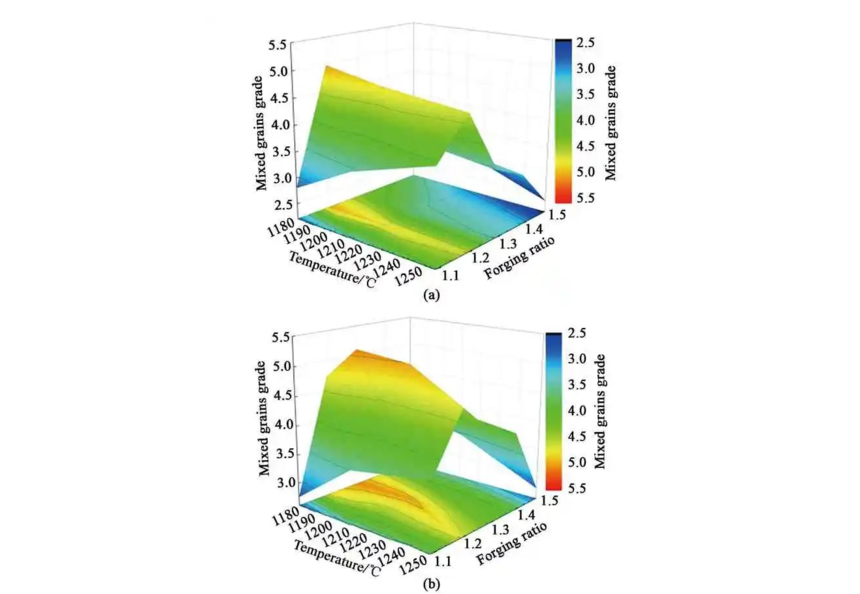

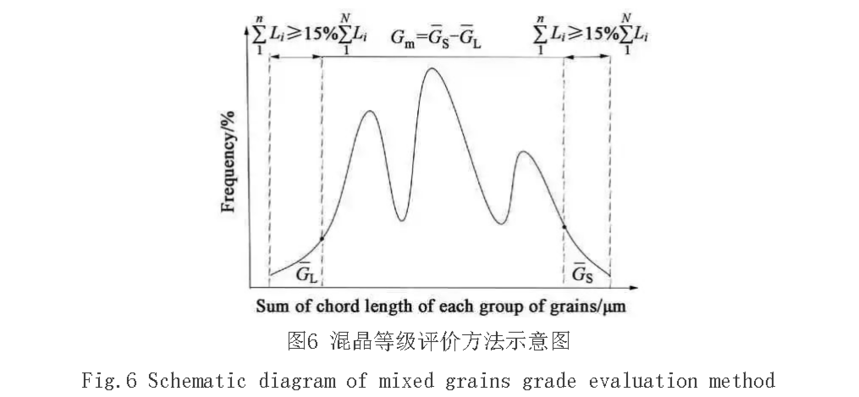

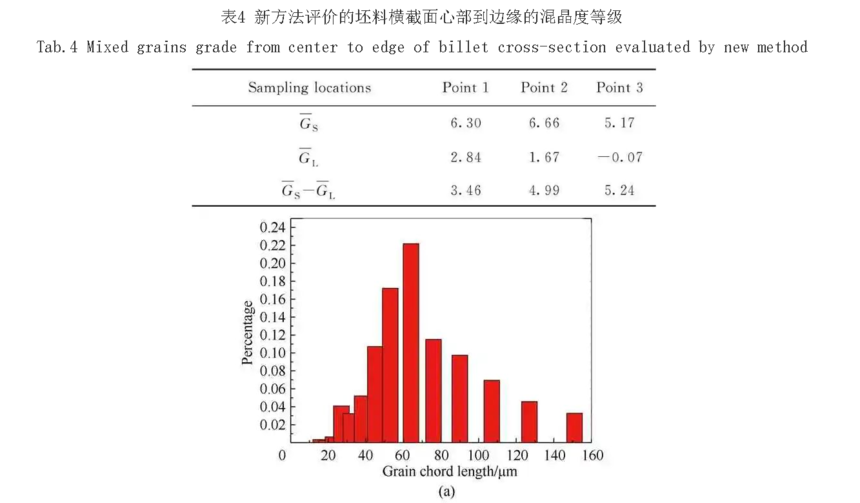

基于混晶评价的大锻件热锻晶粒组织演变基于混晶评价的大锻件热锻晶粒组织演变摘 要:以大型锻件超超临界转子用12%Cr耐热钢为研究对象,采用拔长实验和数值模拟相结合的方式,探究了大锻件热锻过程晶粒组织演变情况。研究表明:热锻后坯料横截面晶粒不均匀性受锻造温度、锻比以及上模压下速度综合影响,小锻比和较低锻造温度与大锻比和较高锻造温度均可改善晶粒不均匀性。基于此,通过拟合得到了12%Cr耐热钢热锻过程坯料横截面晶粒不均匀性与锻造工艺参数之间的量化关系模型;针对大锻件“因大而生”的混晶问题,在现有混晶评价方法的基础上,提出了一种普适性更好的混晶评价方法,即采用统计学方法划分各小组,以每小组晶粒弦长和占总弦长的频率为基础,分别确定大、小晶粒分界组进行评价,对比拔长实验后的混晶组织演变规律验证了该方法的优越性。 关键词:混晶评价;大锻件;热锻;晶粒组织演变 引言混晶的基本表征为晶粒粗细混杂、形态各异,通常指晶粒度等级相差3级及以上,对于部分精密锻件来说晶粒度极差超过2级即判定为混晶[1]。混晶组织的出现会导致大锻件屈服强度、塑性和冲击韧性下降,脆性转变温度将升高,制约大锻件的使用性能和服役水平。除此之外混晶组织的存在还会使产品在进行超声波探伤时,出现草状波,干扰信号,使检验无底波,影响产品内部组织缺陷的检测,使产品检测不合格,严重时甚至造成废品[2]。 国内外大量学者对混晶行为进行了研究,LIM A T等[3]采用离散位错动力学模拟与解析参数相结合的方法,研究了低角度混合晶界的应力诱导迁移,发现低角度混合晶界的移动性取决于位错结构和位错攀移速率。MIAO C L等[4]揭示了不同条件下奥氏体晶粒的形态,确定了工业中厚板静态再结晶和非再结晶轧制窗口。职任涛等[5]探索了热处理过程中低合金钢的晶粒组织演变情况,指出奥氏体粗化温度控制着混晶组织的出现。丁琰[6]研究了18Cr2Ni4WA钢混晶形成原因及相应的消除措施,发现在1000 ℃以上变形时能够获得均匀细晶,不受变形量大小的影响,同时指出锻后通过高温回火及正火工艺能够有效地消除混晶缺陷。胡德林等[7]研究了不同热加工工艺及热处理方法对18CrZN4iWA钢奥氏体钢晶粒组织影响,指出可以通过调整正火和回火温度促使沉淀相颗粒析出,阻碍晶界迁移,从而有效消除混晶缺陷。赵乃勤等[8]探索了1Crl8Ni9Ti不锈钢固溶处理后的混晶形成因素及消除方法。赵勇桃等[9]利用扫描电镜等先进手段探索了34CrNi3MoV钢的混晶成因及机理,并且制定了相应的控制措施,发现可以通过调整热处理工艺来消除混晶。 虽然国内外学者对混晶缺陷进行了大量研究并取得了一定的进展,但大多集中在轧钢方面。大锻件混晶缺陷理论与控制方面的探索远远落后于小型轧材。以拔长为基本工艺的大型轴类锻件终锻成形时,由于温度场和应变场分布不均匀,加之轴类锻件体重形大,极易造成锻后晶粒组织的混晶现象严重[10]。国标GB/T 24177-2009[11]指出混晶类型包括ALA类型、宽级差类型、双峰类型、截面类型、项链类型以及条带类型,但并未给出每种混晶类型的具体评价方法。为了量化大型锻件热加工过程中的混晶程度,一种适用于各种混晶类型的混晶度等级评价方法是至关重要的。本文在对比现有混晶评价方法的基础上,提出一种新的混晶评价方法,基于此探索大锻件热锻过程中的晶粒组织演变情况。 1 实验方法1.1 有限元计算模型采用DEFORM-3D软件对典型的多道次非连续热锻过程进行上平下V砧拔长数值模拟。其中,砧宽比控制在0.6~0.8,V砧夹角为120°,接砧量控制在20%~30%。坯料为尺寸为Φ150 mm×100 mm的圆柱体,翻转方式为0°-180°-90°-180°,锻造温度为1180、1210和1250 ℃,锻比设置为1.1、1.2、1.3、1.4和1.5。坯料与上、下模具之间的摩擦因数设置为0.7,传热系数为5 W·m-2·℃-1,模拟过程中上、下模具温度设置为300 ℃。坯料与环境间传热系数为0.02 W·m-2·℃-1,环境温度为20 ℃。模拟所用材料模型为课题组前期已做研究获得的12%Cr耐热钢动态再结晶、静态再结晶及亚动态再结晶相关动力学模型及晶粒尺寸模型。基于实际锻造情况,采用上平砧压下,压下速度分别设为1、5和10 mm·s-1,具体工艺模型及模拟过程中的取点位置如图1所示。 1.2 多道次非连续热锻实验方案为了验证数值模拟的准确性并探索热锻过程对晶粒组织的控制情况,在500 t液压机上进行上平下V砧拔长实验。试样尺寸与DEFORM-3D数值模拟试样尺寸一致,均为Φ150 mm×100 mm。为了尽量消除12%Cr耐热钢的组织缺陷,试样在高温热处理炉中以15 ℃·s-1的加热速度加热至1150 ℃后保温8 h进行组织均匀化处理,然后以15 ℃·s-1的加热速度加热至锻造温度(分别为1180、1210和1250 ℃),出炉后进行上平下V砧拔长实验,翻转方式为双压法。上、下模具预热温度与数值模拟一致为300 ℃,上模压下速度设置为5 mm·s-1,锻比为1.1、1.2、1.3、1.4和1.5,拔长结束后坯料立即水淬,冷却后切取试样进行平均晶粒度检测及混晶度等级评定,具体取样位置与模拟一致。 2 实验结果2.1 数值模拟后平均晶粒尺寸分布情况图2所示为数值模拟后不同变形条件下坯料横截面的平均晶粒尺寸分布情况。如图2a~图2c所示为锻比1.2,上模压下速度为5 mm·s-1,锻造温度分别为1180、1210以及1250 ℃时坯料横截面的平均晶粒尺寸分布情况,由图可知不同锻造温度时坯料心部平均晶粒尺寸相差不大,大部分都处在87.5 μm左右,但锻造温度的增加使坯料横截面晶粒细化区域更广。图2a、图2d~图2f所示为1180 ℃,压下速度为5 mm·s-1时,锻比分别为1.2、1.3、1.4和1.5时坯料横截面的平均晶粒尺寸分布情况,由图可知,随着锻比的增加,坯料心部平均晶粒尺寸细化越明显,这是因为锻比增加有利于坯料获得较大的等效应变,从而促进动态再结晶发生,并且变形储存能的增加导致新形成的再结晶晶粒再次发生再结晶形核,故随着锻比的增加,坯料横截面平均晶粒尺寸越来越小。由图2g、图2b和图2h可知,上模压下速度越大,平均晶粒尺寸细化范围越广,主要是由于随着上模压下速度的增加,坯料表面和心部散热较少。 通过数值模拟结果得到不同变形条件下坯料横截面心部与表面温差统计表和等效应变均方差统计表,如表1和表2所示。同时得到各变形条件下坯料横截面上的晶粒弦长频率分布直方图,从中获得各变形条件下坯料横截面平均晶粒尺寸均方差GS.D.,绘制各变形条件下GS.D.的分布情况,如图3所示。 图3a所示为上模速度1 mm·s-1时不同变形条件下坯料横截面的平均晶粒尺寸均方差分布图,由图可知,锻比达到1.3之前,GS.D.随温度和锻比的增加而变大,表明晶粒不均匀性增加;当锻比超过1.3时,GS.D.随温度和锻比的继续增加而减小,表明晶粒不均匀性逐渐减小。这一变化规律与上模压下速度为1 mm·s-1时温度场的变化规律一致,由于坯料横截面晶粒不均匀性受温度场和应变场综合影响,锻比小于1.3时,整体锻造时间相对较短,锻比一定时,由表2可知锻造温度对坯料应变场影响不大,但从表1可知锻造温度对坯料温度场影响较大。锻比一定时,锻造温度越高,坯料内外温差越大,坯料内部储存能随锻造温度的升高而增加,有利于再结晶发生,坯料心部晶粒也就越细小,但坯料表面与环境及上下模具之间存在热交换作用,与坯料心部相比坯料表面散热速度更快,不易发生再结晶,导致坯料表面晶粒尺寸依旧较大,故坯料横截面整体晶粒不均匀性随着锻造温度增加而增加;锻造温度一定时,锻比越大变形均匀性越差,这是由于坯料心部变形储存能随锻比增加而变大,但坯料表面与砧子接触部位处于难变形区,变形储存能与坯料心部相比较小,故坯料表面不易发生再结晶,晶粒尺寸依旧较大,因此坯料横截面晶粒不均匀性随着锻比的增加而增加。当锻比超过1.3,锻造温度一定时,由于锻比的继续增加使整体锻造时间更长,坯料心部和表面温度都严重下降,由表1可知坯料心部与表面温差缩小,此时温度场对坯料横截面晶粒不均匀性的影响大于应变场的影响,故随着锻比的继续增加晶粒不均匀性有所下降;锻比一定时,锻造温度越高,坯料心部与表面温差越大,但从表2可知变形均匀性会随锻比的增加而增加,此时应变场对坯料截面晶粒不均匀性的影响大于温度场的影响,所以随着锻造温度的增加晶粒不均匀性下降。 图3b为上模速度5 mm·s-1时,不同变形条件下坯料横截面的平均晶粒尺寸均方差分布图,由图可知,与上模速度1 mm·s-1时平均晶粒尺寸均方差的变化规律大体一致。锻造温度相同时,随着锻比的增加,GS.D.先增加再减小,即坯料横截面晶粒不均匀性随锻比增加先增加再减小。但各锻造温度下GS.D.峰值出现对应的锻比不同,1180 ℃、锻比1.4时GS.D.出现峰值;1210 ℃、锻比1.3时GS.D.出现峰值;1250 ℃、锻比1.2时GS.D.出现峰值。由于上模压下速度较大,坯料心部随锻造温度增加储存能逐渐增加,锻造温度越高坯料心部发生完全再结晶时所需的等效应变就越小,而等效应变主要受锻比影响,故所需锻比越小。并且尽管锻造温度较高、锻比较大,坯料表面由于处于难变形区也只发生了部分再结晶,故不同锻造温度时GS.D.峰值出现的锻比不同。当坯料心部发生完全再结晶后,其他变形条件相同时,随着锻比继续增加,整体锻造时间相应延长,有利于道次间隔时间内静态再结晶机制和亚动态再结晶机制发生,坯料表面遗留的大晶粒在静态再结晶机制和亚动态再结晶机制下得到细化,故坯料横截面的平均晶粒尺寸随着锻比增加进一步细化,并且坯料横截面整体晶粒不均匀性也得到了改善。 图3c所示为上模速度10 mm·s-1时不同变形条件下坯料横截面的平均晶粒尺寸均方差分布图,与上模压下速度5 mm·s-1时平均晶粒尺寸均方差变化趋势一致,但由于上模压下速度更快,坯料横截面温度场较上模压下速度5 mm·s-1时梯度更小,更均匀,故坯料横截面晶粒不均匀性与上模压下速度为5 mm·s-1时相比得到进一步改善。但综合考虑到坯料横截面晶粒的细匀化程度以及压机载荷大小情况,上模压下速度取5 mm·s-1更佳。 综上,坯料横截面晶粒不均匀性受锻造温度、锻比以及上模速度三者综合影响。实际锻造过程中需综合考量坯料横截面晶粒细匀化程度和压机载荷情况,锻比较小时,适当降低锻造温度有利于改善晶粒不均匀性。锻比较大时,适当增加锻造温度有利于改善晶粒不均匀性。鉴于不同锻造温度、不同锻比以及不同上模压下速度时坯料横截面晶粒不均匀性分布情况较复杂,有必要将各变形条件下的晶粒不均匀性量化。采用1stopt数据分析软件对坯料横截面平均晶粒尺寸均方差与锻造工艺参数之间的关系,并进行多元线性回归拟合,得到12%Cr耐热钢多道次非连续热锻过程中坯料横截面晶粒不均匀性与锻造工艺参数之间的量化关系模型,如式(1)所示,拟合度R2=97%。 GS.D.=-4190.25+3.34T+3398.66F+14.22V- 4.54×10-4T2-497.86F2+0.42V2-1.69TF- 3.94FV-0.014TV (1) 式中:T为初始锻造温度;F为锻比;V为上模压下速度。GS.D.的值越大,坯料横截面上的晶粒越不均匀。 2.2 热锻后晶粒组织演变情况图4所示为锻比1.3时不同锻造温度拔长实验后的显微组织。由图可知,锻造温度越高,晶粒细化程度越大,尤其是点1和点2处的晶粒已发生明显细化,如图4a~图4f所示。但图4c、图4f~图4i所示的点3处依然能够看到较大的粗晶。例如,锻造温度为1210 ℃时,图4d~图4f对应的平均晶粒尺寸分别为61、73和136 μm,对比可知点1和点2相差不大,但与点3处晶粒尺寸相差却大于60 μm。说明坯料横截面从心部到表面整体晶粒不均匀程度依然较高,这是由于位置3处在坯料边部的难变形区,尽管锻比此时较大,但随着锻比的增加,变形储存能增加的同时也导致整体变形所需的时间延长,坯料表面温度下降较多,故点3处的再结晶程度低于点1和点2处的再结晶程度,同时观察到点3处的局部视野内混晶现象也较严重。 Fig.4 Microstructure of each position at different forging temperatures with forging ratio of 1.3 3 热锻过程混晶行为3.1 现有混晶评价方法分析目前,常通过视野内最大几个晶粒平均弦长 以锻造温度为1210 ℃、锻比1.3时坯料横截面心部到边缘的晶粒组织状态为例,如图5所示,由图可知,坯料横截面心部到边缘的混晶程度逐渐增加,采用上述几种不同混晶评价方法对该变形条件下点1~点3处的混晶程度进行评价。与晶相组织相对应的是点1~点3处的晶粒弦长频率分布图,其中每组的组距宽度为0.5级晶粒度。由图可知坯料心部点1处的晶粒弦长分布最集中,点3处的晶粒弦长分布较分散。 图5 锻造温度1210 ℃、锻比1.3时坯料横截面不同位置处晶粒弦长频率直方图 不同评价方法计算得到上述晶粒组织的混晶情况见表3,由表可知采用 3.2 混晶评价新方法的提出及要点鉴于目前上述多种混晶评价方法本身都存在其局限性,故有必要设计一种新的混晶度等级评定方法,如图6所示为混晶度等级评价新方法的示意图,具体评价方法如下: (1)随机选取视场,根据截弦法测量每个晶粒的弦长Li。其中,所测晶粒数量N由国标给定的置信度和相对误差±5%所确定[11]。计算视场中晶粒总弦长为 (2)将所测晶粒按弦长大小分组,其中每组的组距宽度为0.5级晶粒度,归纳整理每组组距宽度内晶粒出现的频次n,计算每组晶粒弦长和 (3)计算每组晶粒总弦长占所测量晶粒总弦长的百分比P, (4)根据每组晶粒总弦长频率分布图,分别从最小晶粒弦长组和最大晶粒弦长组开始向中部靠拢,并依次累加各组弦长和,直至若干组晶粒弦长和累加值不小于所测晶粒总弦长的15%时,确定小晶粒分界组与大晶粒分界组,将二者都看作非优势晶粒并计算各自的平均弦长,分别记为 (5)将平均晶粒弦长 基于上述混晶评价新方法同样对图5晶粒组织的混晶度等级进行评定。首先,制定每组晶粒总弦长占所测晶粒总弦长的频率直方图,如图7所示。其次,根据图6分别从最小和最大的晶粒弦长组开始进行累加,直至若干组晶粒弦长累加值不小于所测量晶粒总弦长的15%。最后确定两端非优势晶粒的平均晶粒弦长并将其换算成晶粒度等级,最终计算得到该变形条件下3个位置处的混晶度等级,如表4所示,由表可知,新方法评定结果与图4微观组织图观察到的规律一致,均是从心部到边缘位置混晶程度逐渐增加。该方法从理论上考虑了各种类型的混晶状态,譬如宽极差或双峰型类型时,不会出现采用 图7 锻造温度1210 ℃、锻比1.3时坯料横截面不同位置处每组晶粒弦长频率直方图 3.3 热锻后混晶组织演变采用上述混晶度等级评价新方法对热锻后的晶粒组织进行混晶度等级评定,计算得到各变形条件下坯料横截面心部到边缘各位置处的混晶度等级,如图8所示。由图可知,当锻造温度一定时,各点的混晶度等级随着锻比的增加先增加再减小。这是由于锻比较小时,坯料动态再结晶程度较低,加之锻比较小时道次间保温时间也相对较短,使得道次间静态再结晶和亚动态再结晶也不易发生,显微组织多为原始粗晶,再结晶小晶粒较少,所以混晶度等级较小。随着锻比的增加,动态再结晶程度以及道次间再结晶程度都有所增加,此时再结晶小晶粒较多,但依然能够观察到大量原始粗晶,故此时粗细晶粒并存,混晶度等级较大。随着锻比的进一步增加,动态再结晶和道次间再结晶程度较大,视野内多为再结晶小晶粒,原始大晶粒极少,混晶度等级有所下降。当锻比一定,锻造温度不同时各位置处混晶度等级变化规律较复杂,锻比较小时,各位置处的混晶度等级随锻造温度的增加逐渐增加,锻比较大时,各点的混晶度等级随锻造温度的增加而减小。采用该方法评定后的混晶度等级变化趋势与拔长实验后观察到的各变形条件下坯料横截面上相应取样位置处的的混晶组织演变规律一致,均是随着锻比的增加先增加再减小,验证了所设计的混晶度等级评定新方法的准确性。 图8 各变形条件下坯料横截面不同位置处的混晶度等级 4 结论(1)热锻后坯料横截面晶粒不均匀性受锻造温度、锻比以及上模压下速度综合影响,小锻比和较低锻造温度与大锻比和较高锻造温度均可改善晶粒不均匀性。基于此,通过拟合得到了12%Cr耐热钢热锻过程坯料横截面晶粒不均匀性与各锻造工艺参数之间的量化关系模型。 (2)针对大锻件“因大而生”的混晶问题,在现有混晶评价方法的基础上提出了一种普适性更好的混晶评价方法,即采用统计学方法划分各小组,以每小组晶粒弦长和占总弦长的频率为基础,分别确定大、小晶粒分界组进行评价,对比拔长实验后的混晶组织演变规律验证了该方法的优越性。 参考文献: [1] 徐月. 基于混晶调控的大型轴类锻件终锻成形的反向控制工艺:中国,ZL202111485344.2[P]. 2023-10-03.XU Yue. Reverse control process for final forging of large shaft forgings based on mixed grains control:China,ZL202111485344.2[P]. 2023-10-03. [2] 董企铭. 20Cr2Ni4A钢混晶组织对其力学性能的影响[J]. 热加工工艺,1989,4(5):13-17.DONG Qiming. The effect of mixed grain structure on mechanical propertiesof 20Cr2Ni4A steel[J]. Hot Working Technology,1989,4(5):13-17. [3] LIM A T,HAATAJA M,CAI W,et al. Stress-driven migration of simple low-angle mixed grain boundaries[J]. Acta Materialia,2012,60(3):1395-1407. [4] MIAO C L,SHANG C J,ZHANG G D,et al. Regrainslization and strain accumulation behaviors of high Nb-bearing line pipe steel in plate and strip rolling[J]. Materials Science &Engineering A,2010,527(18-19):4985-4992. [5] 职任涛,朱逢吾,屠欢,等. 钢中原始组织对奥氏体混晶的影响[J]. 金属热处理学报,1984,5(1):9-22.ZHI Rentao,ZHU Fengwu,TU Huan,et al. Effect of original structure in steel on austenite mixed grain[J]. Transactions of Metal Heat Treatment,1984,(1):9-22. [6] 丁琰. 合金钢奥氏体混晶的形成与消除[J]. 上海钢研,2001,4(1):9-13.DING Yan. Generating and removing of austenitic mixed grain in alloy steels[J]. Shanghai Steel Research Institute,2001,4(1):9-13. [7] 胡德林,傅敏士,沈世贵. 18Cr2Ni4WA钢奥氏体混晶的形成与消除[J]. 热加工工艺,1988,5(5):21-24.HU Delin,FU Minshi,SHEN Shigui. et al. Forming and elimination of austenitic mixed grain of 18Cr2Ni4WA Steel[J]. Hot Working Technology,1988,5(5):13-18. [8] 赵乃勤,姚家鑫,李国俊,等. 1Cr18Ni9Ti不锈钢混晶形成规律及其对性能影响的研究[J]. 金属热处理,1990,15(2):11-16.ZHAO Naiqin,YAO Jiaxin,LI Guojun,et al. The rule of mixed grain forming and its effect on the properties of 1Cr18Ni9Ti steel[J]. Heat Treatment of Metals,1990,15(2):11-16. [9] 赵勇桃,刘宗昌,王玉峰. 34CrNi3MoV钢的混晶及消除措施[J]. 金属热处理,2007,32(5):75-77.ZHAO Yongtao,LIU Zongchang,WANG Yufeng. Mixed grain and elimination measure of 34CrNi3MoV steel[J]. Heat Treatment of Metals,2007,32(5):75-77. [10] 孙志仁,孔德磊,雷丽萍. 大型轴类锻件典型锻造工艺微观组织模拟[J]. 锻压技术,2021,46(6):33-40.SUN Zhiren,KONG Delei,LEI Liping. Microstructure simulation of typical forging process for large shaft forgings[J]. Forging &Stamping Technology,2021,46(6):33-40. [11] GB/T 24177—2009,双重晶粒度表征与测定方法[S].GB/T 24177—2009,Characterization and measurement methods for dual grain size[S]. [12] 常铁军,马茂元. 钢的混晶程度评价方法探讨[J]. 理化检验:物理分册,1989,25(1):40-41.CHANG Tiejun,MA Maoyuan. Discussion on the evaluation method of mixed crystal degree of steel[J]. Physical and Chemical Testing:Physical Division,1989,25(1):40-41. [13] 卢文增,张卫东. 研究混晶的定量金相新方法[J]. 物理测试,1990,15(4):48-50.LU Wenzeng,ZHANG Weidong. A new quantitative metallographic method for studying mixed crystals[J]. Physical Testing,1990,15(4):48-50. [14] 刘志龙. 30Cr2Ni4MoV钢制坯过程铸态组织演变规律研究[D]. 太原:太原科技大学,2013.LIU Zhilong. Research on the evolution law of as-cast microstructure during the billet making process of 30Cr2Ni4MoV steel[D]. Taiyuan:Taiyuan University of science and technology,2013. 引文:徐 月,刘建生. 基于混晶评价的大锻件热锻晶粒组织演变[J]. 塑性工程学报,2024,31(6):103-112. XU Yue,LIU Jiansheng. Evolution of grain structure in hot forging of large forgings based on mixed grain evaluation[J]. Journal of Plasticity Engineering. 2024,31(6):103-112. |
